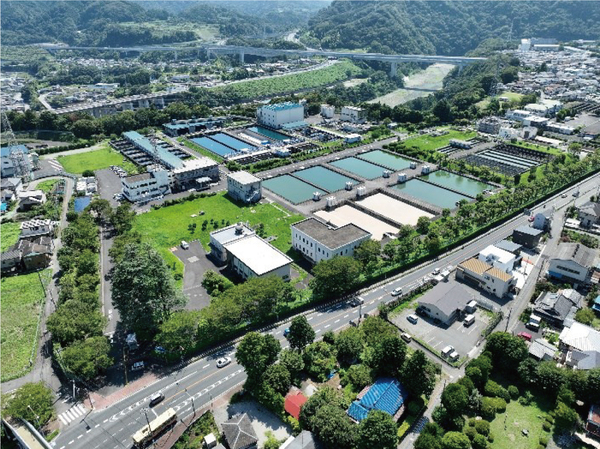

浄水場・配水池

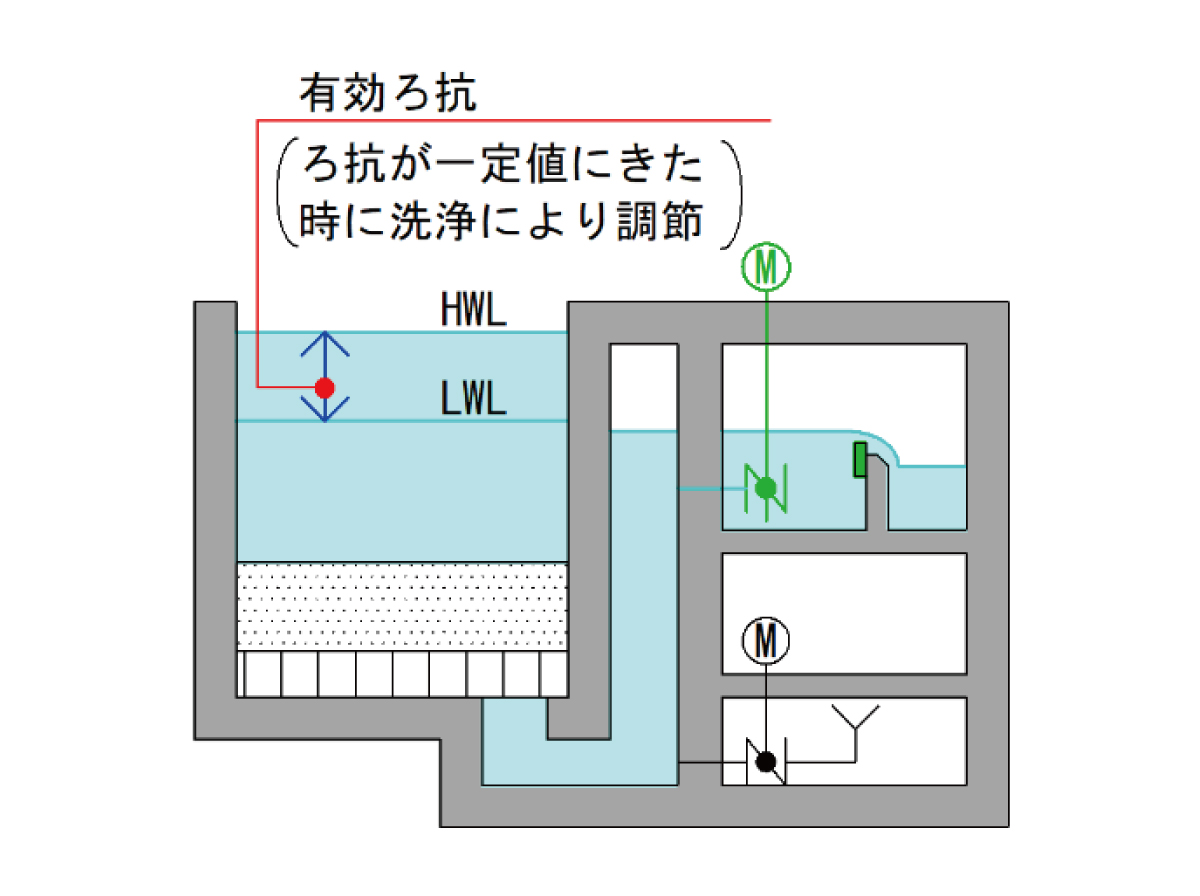

【 自然平衡方式模式図 】

【工業用水道事業】
　工業用水道事業法では、製造業、電気供給業、ガス供給業および熱供給業の工業の用に供する水を工業用水とよびます。
　工業用水道施設は、取水施設、貯水施設（ダムなど）、導水施設、浄水施設、送水施設、配水施設から構成され、取水量ベースで日本の水需要の13％を占めています。（平成30年現在）
　千葉県工業用水道事業では、平成28年3月に施設更新・耐震化長期計画を策定し、計画方針に基づき順次施設の更新、耐震化を進めています。

【沈殿池更新設計】
　郡本浄水場の原水は山倉ダムから導水された水であり、年間を通じて比較的濁度は安定していますが、ダム修繕時には養老川から取水した河川水が直接浄水場に導水される際は原水濁度の上昇が生じます。
　郡本浄水場は現在、1～4号沈殿池（横流式沈殿池）で浄水処理していますが、1・2号沈殿池更新にあたり、既存施設を継続運用しながら場内空地での更新とするため、滞留時間が短縮でき、設置面積も小さい傾斜管式沈殿池を採用しました。

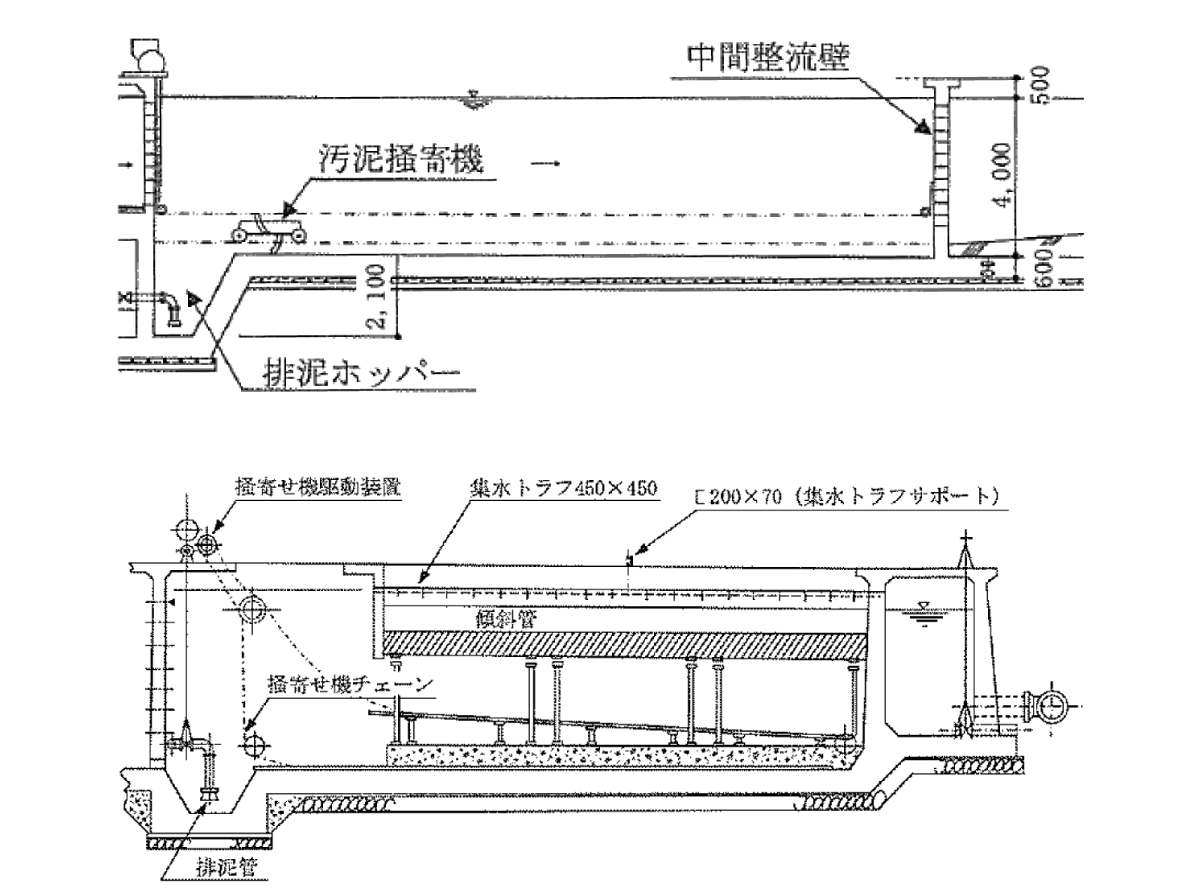

右上図：横流式沈殿池、右下図：傾斜管式沈殿池

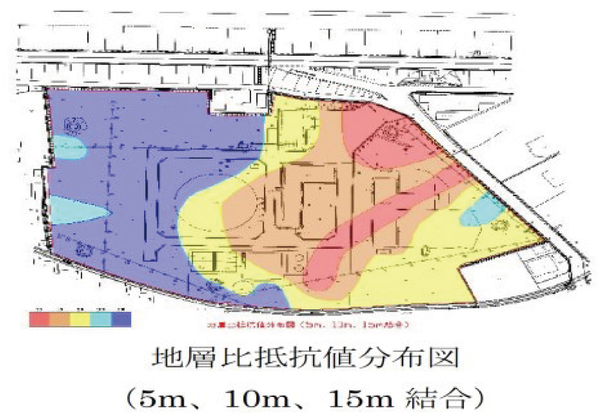

電気探査による帯水層分布状況

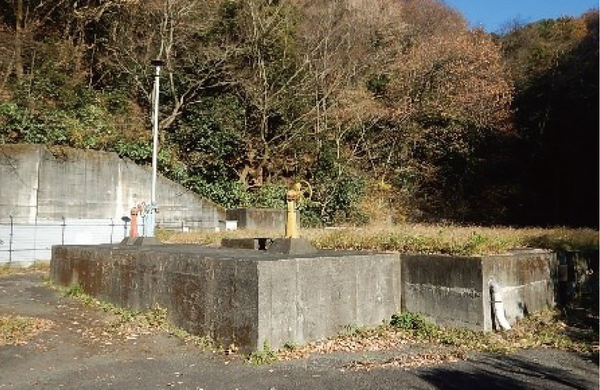

　業務においては、既設取水施設（集水埋渠）の潜水夫による目視調査および電気探査・揚水試験を実施して、当該地における帯水層分布状況および取水可能量の推定も実施して、水道施設に求められる安定供給が可能な施設計画としました。
　施設更新後の設備フローは、クリプトスポリジウム対策として、新たに紫外線滅菌設備を追加することとしました。

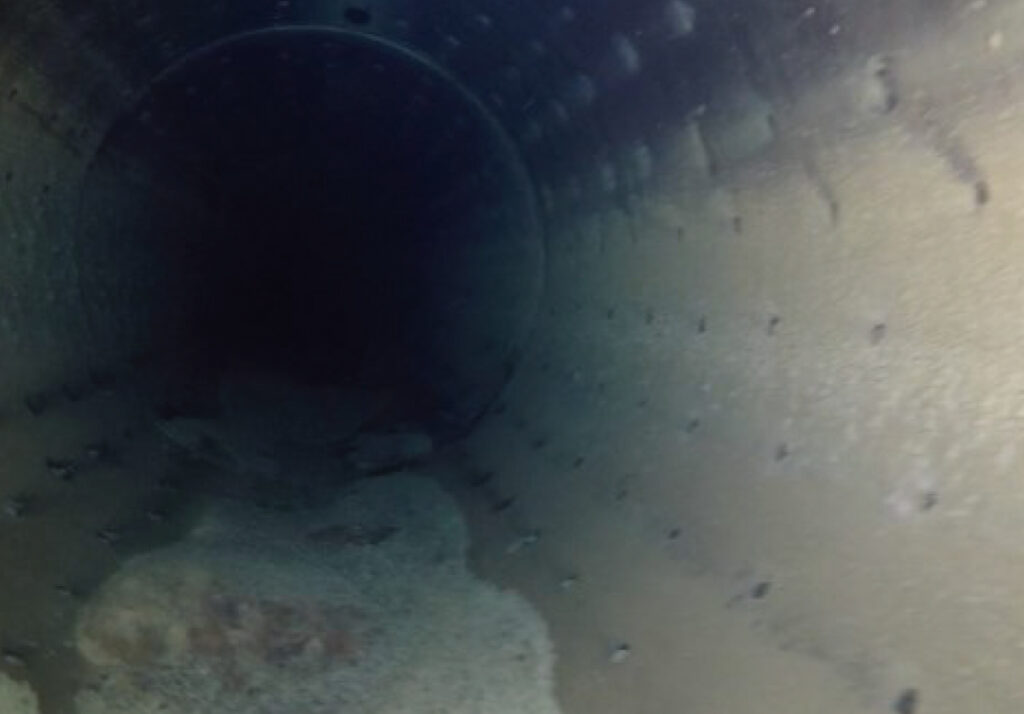

集水埋渠内の目視調査写真

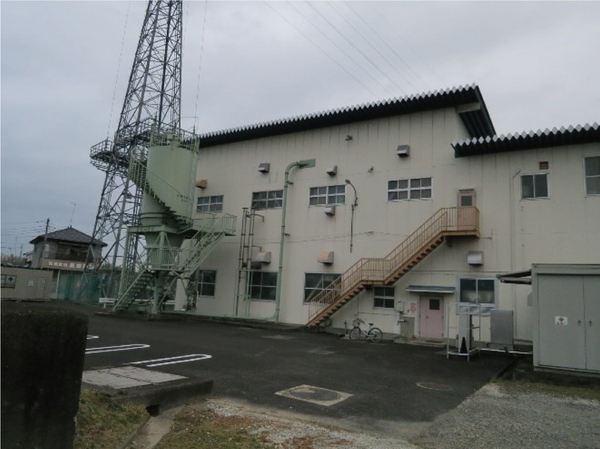

【非常用発電装置の目的】
　非常用発電装置は、電気事業者からの商用電源（常用電源）などが停電した際に、施設を継続運用していくために重要な設備に対して電源を供給するための装置です。
　近年大型台風の影響などで送電線や鉄塔の被害も発生しており、長時間に対応できる非常用発電設備に更新している実情もあります。
　浄水場（工業用水道）では、停電などの非常時でも安定した水供給のため受変電設備、配水設備、取水設備、薬注設備、沈殿池水処理設備など多くの電力を必要とします。

【整備方針】

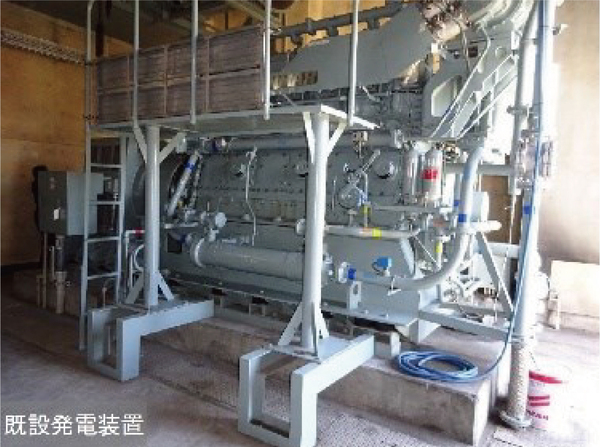

　現在の非常用発電装置は、ディーゼル発電機（875kVA）で連続稼働12時間です。更新後はディーゼル発電機（2,000kVA）とし、連続稼働72時間に対応できる施設として整備しました。

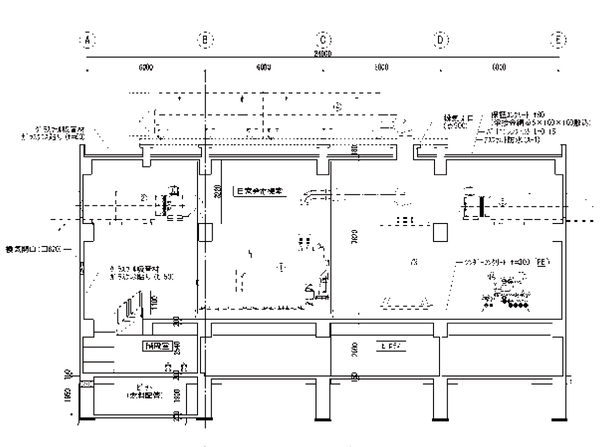

新発電機棟断面図

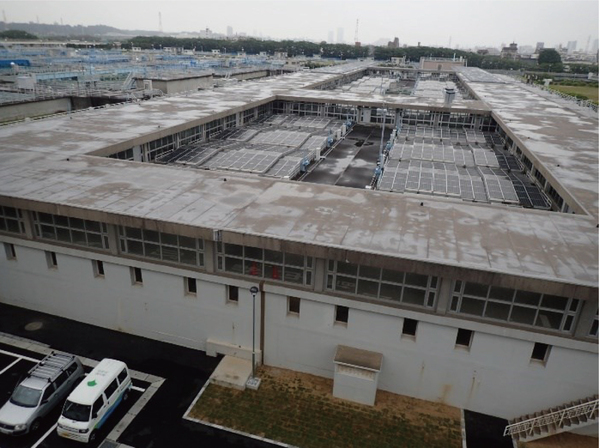

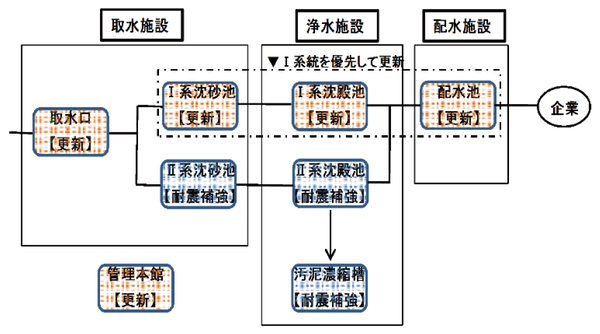

　千葉県では計画期間40年の千葉県工業用水道施設更新・耐震化長期計画を平成28年3月に策定し、計画的に施設の更新・耐震化を進めていくこととしています。
　人見浄水場でも取水施設、浄水施設、配水施設が対象となっており、限られた敷地内でスクラップアンドビルドを繰り返すことで段階的に施設の整備を進めていきます。

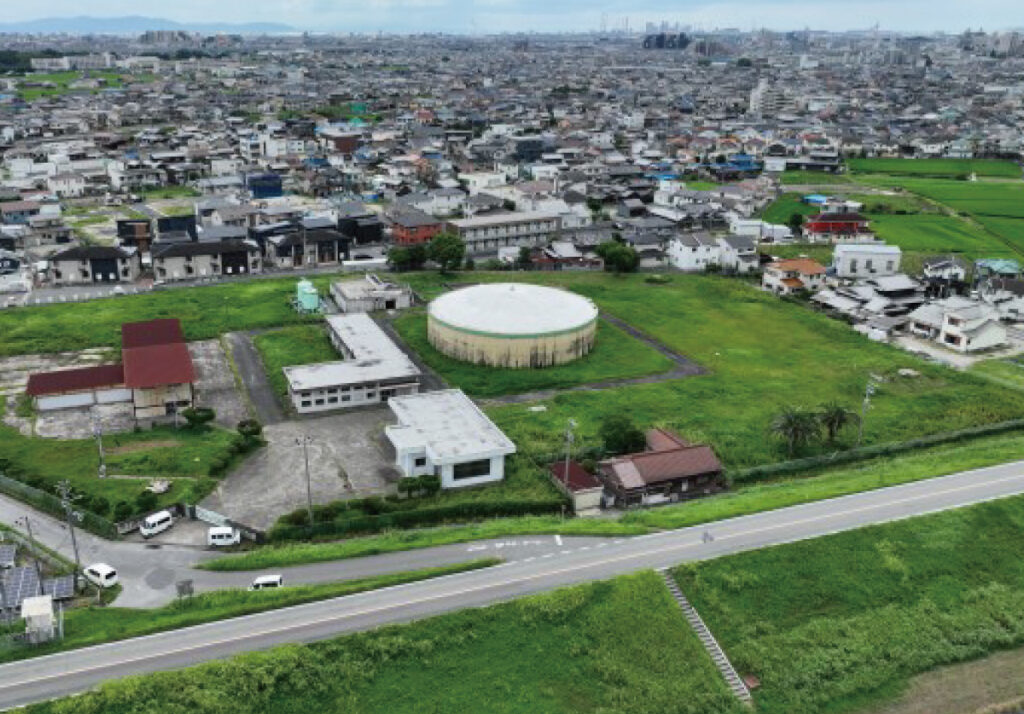

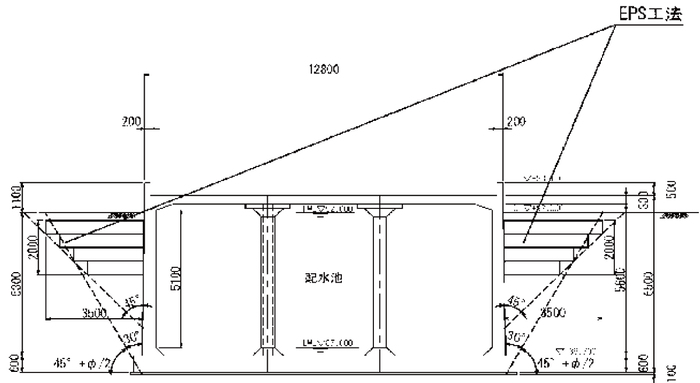

　配水池は企業が使用する水の時間的・日間的な変動を吸収できるように水を貯めておく水槽のようなもので、一般的に浄水場の最終施設として配置されています。

　谷ケ原浄水場は供用開始から80年を経過する上水施設で、現在は２市１町（相模原市、厚木市、愛川町）に給水する県営水道の主要な浄水場です。
　浄水場内での処理系統は浄水処理と排水処理に大きく分けられます。
　浄水処理は取水した原水の水質に応じた薬注設備を加え撹拌、沈殿処理されて水道水となっていきます。排水処理は浄水処理工程から排出される沈殿池に堆積したスラッジ、ろ過池の洗浄排水等を固液分離処理し、固形物を脱水ケーキとして搬出させます。

　二次濃縮設備は排水処理設備の中の一つで、浄水場の機能上、運用上欠かせない施設となっています。
　屋外に配置されていた二次濃縮設備を更新するにあたり、旧脱水機棟を改修してその中に配置する計画を行いました。
　設備能力も浄水処理能力に合わせて最適な仕様、機種を選定し、既存建屋内という制限された空間で維持管理や保守点検が可能なよう十分考慮した設計としました。

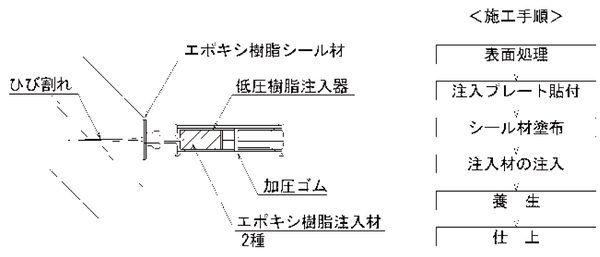

ひび割れ注入工法
（エポキシ脂シール材 2種）
（W=0.2mm以上 1.0mm未満）

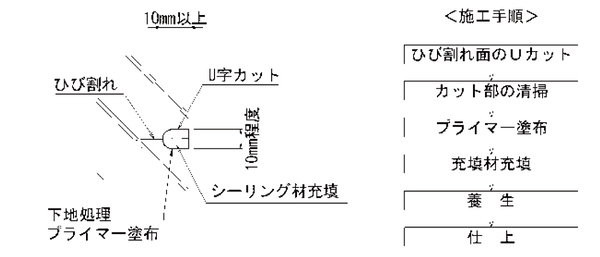

ひび割れ充填工法
（Uカットシール材充填工法）
（W=1.1mm以上）
